Introducción
El dibujo arquitectónico es aquel que representa proyectos de arquitectura, bien sea en planta, alzado, sección, perspectiva o perspectiva axonométrica.
El dibujo arquitectónico utiliza diferentes puntos de vista para la realización de planos podemos encontrar planos de planta, alzado, situación y de detalle.

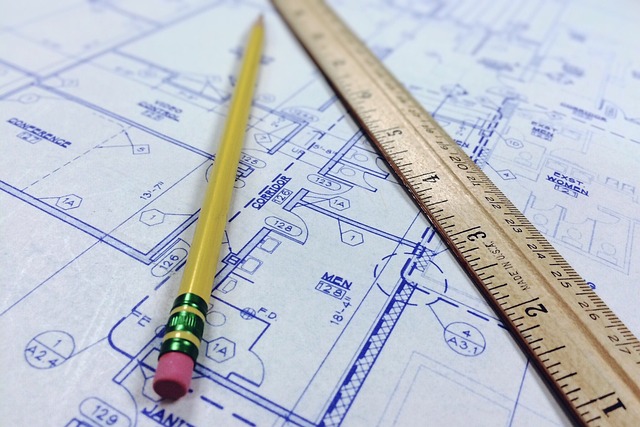

La vista desde arriba muestra la disposición de los espacios en la construcción, el dibujo arquitectónico se vale de esta vista para elaborar los planos de planta, se realiza una sección horizontal a través de un edificio que permite visualizar paredes, aberturas de ventanas, puertas, etc. Los objetos situados por encima del nivel del corte horizontal realizado se muestran mediante líneas punteadas.
El dibujo arquitectónico refleja en el plano de la situación la ubicación de un edificio o grupo de edificios y su entorno, se pueden observar los límites de la propiedad, las zonas de acceso, etc.
En los planos de alzado el dibujo arquitectónico representa la vista de un edificio de frente (fachada) o lateral, mostrando la apariencia externa de un edificio.
El dibujo arquitectónico de detalles muestra elementos de construcción del inmueble que por su complejidad requieren mayor detalle, generalmente a gran escala para indicar claramente cómo encajan diversos elementos arquitectónicos, en ocasiones también son empleados para representar elementos decorativos para poder apreciar de manera más detallista los mismos.
Descripción del curso
Los objetivos del curso ANÁLISIS DE DATOS Y REPRESENTACIÓN DE PLANOS son:
- Analizar los distintos tipos de representaciones de construcción.
- Conocer las escalas, simbología, rotulación y acotación empleadas en la confección de dibujos arquitectónicos.
- Conocer la información complementaria que deben incorporar los dibujos arquitectónicos.
- Aplicar los principales sistemas de representación de la geometría descriptiva.
- Elaborar croquis y dibujos construcciones.
Ventajas que ofrece la metodología eLEARNING BY FLO SERVICE
- Todos nuestros cursos son muy intuitivos, visuales, interactivos y de fácil acceso. Hay breves vídeos explicativos de los profesores.
- Los cursos proponen ejercicios en todas las unidades así como pruebas de evaluación para medir lo aprendido.
- Un tutor personalizado asesora, corrige las tareas y proporciona pautas para el mayor aprovechamiento del curso.
- Al finalizar los cursos se obtiene un CAA de superación expedido por la Universidad de Nebrija o Microsoft (en los cursos que dependen de alguna de estas instituciones) y un certificado expedido por FLO Centro de Formación que podrás añadir a tu CV.
Tras la finalización, obtendrás un CAA acreditativo para incluir en tu CV
Puntos clave
UNIDADES DIDÁCTICAS
UD1. Trazados elementales.
1.1. La escala en la representación de formas.
1.2. La proporción en la representación gráfica.
1.3. Bisectriz Mediatriz.
1.4. Triángulos.
1.5. Polígonos regulares.
1.6. Circunferencias y tangentes a las mismas.
1.7. Curvas (elipse óvalo hipérbola y parábola).
1.8. Tangentes a curvas.
1.9. Croquis y levantamientos.
UD2. Representar en distintos sistemas.
2.1. Sistema diédrico.
2.2. Sistema de planos acotados.
2.3. Sistema axonométrico.
2.4. Perspectiva cónica.
2.5. El color en la representación gráfica.
2.6. Rotulación y acotado.
UD3. Aplicaciones de diseño asistido por ordenador para la elaboración de planos de construcción.
3.1. Gestión de formatos de importación y exportación.
3.2. Sistemas de coordenadas.
3.3. Estructura de dibujos.
3.4. Funciones del dibujo.
3.5. Funciones de cálculo: cálculo de distancias y áreas acotaciones.
3.6. Funciones de relleno y coloreado.
El curso incluye:
- Agenda
- Guía del alumno
- Temario
- Vídeos explicativos del profesor
- Contenido interactivo
- Foro
- Ejercicios, supuestos
- Pruebas de evaluación
